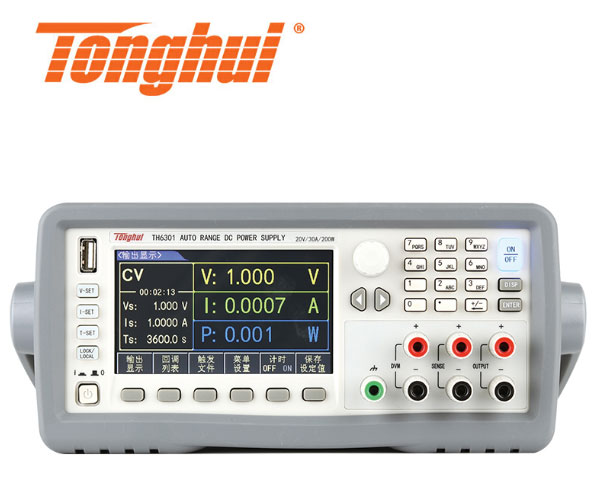

同惠TH6302直流電源
-

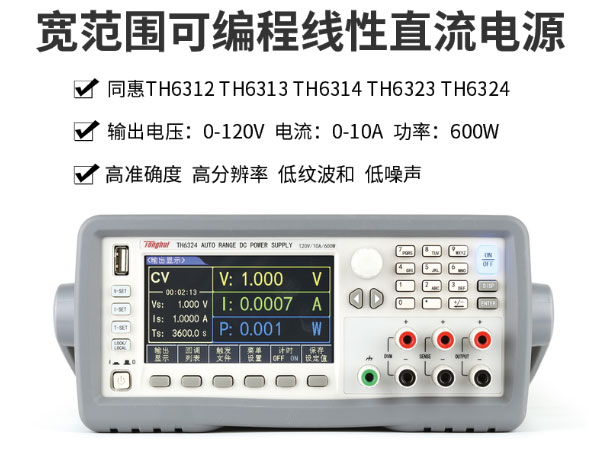

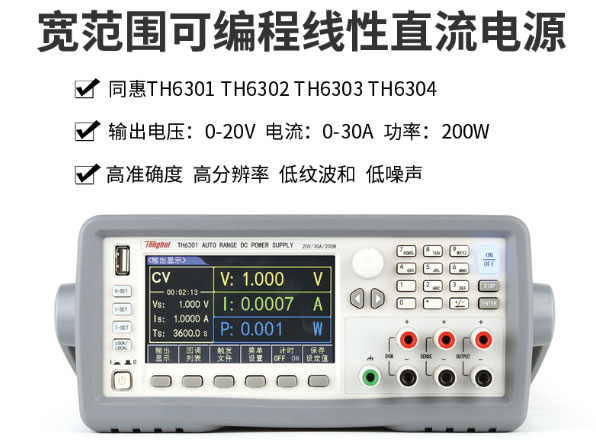

同惠寬範圍高精度可編程直流穩壓電源TH6301/TH6302/TH6324/TH6313
TH6300 系列是單路線性自動範圍可編程 DC 電源。該♣系列儀器功能強大、性能 優越，并且采用液晶屏顯示，顯示明了，操作菜單化，快捷≤方便，能很好的适應生産現場快速操作需要以及實驗室高(↔gāo)精确度高穩定度的需要，同時儀器所提供的 RS232 接口、USB 接口及 GPIB 接口為儀器(q☆ì)使用于計算機遠程操作提供了條件(jiànφ)
TH6302寬範圍可編程線性直流電源性能特點：
● 輸出電壓：0-30V
● 輸出電流：0-20A
● 輸出功率：200W
● 電壓測試功能
● 線性輸出設計
● 高準确度，高分辨率，低紋波和低噪聲
● 480*272像素，24位色，4.3英寸彩色TFT液晶屏
● 數字鍵盤和旋鈕操作，簡單快捷
● 支持關機數據保存和開機數據加載
● 支持數據保存和回調
● 可進行列表設置和步進輸出
● 過壓、過流保護功能
● 智能型風扇控制，節約能源，降低噪聲
● 可通過計算機進行軟件控制和檢測
● 接口：RS232、USB、GPIB（選件）
技術參數參數 TH6301 TH6302 TH6303 TH6304 TH6312 TH6313 TH6314 TH6323 TH6324 額定輸出 電壓 20V 30V 60V 120V 30V 60V 120V 60V 120V 電流 30A 20A 10A 5A 30A 15A 6A 25A 10A 功率 200W 200W 200W 200W 360W 360W 360W 600W 600W 負載調節率≤ 電壓 0.01%+20mV 0.01%+20mV ≤0.01%+5mV ≤0.01%+5mV 0.01%+20mV ≤0.01%+8mV ≤0.01%+8mV ≤0.01%+15mV 0.01%+15mV 電流 0.01%+20mA 0.01%+ 15mA ≤0.01%+4mA ≤0.01%+4mA 0.01%+20mA ≤0.01%+6mA ≤0.01%+6mA ≤0.01%+10mA 0.01%+10mA 電源調節率≤ 電壓 0.01%+20mV 0.01%+ 20mV ≤0.01%+5mV ≤0.01%+5mV 0.01%+20mV ≤0.01%+8mV ≤0.01%+8mV ≤0.01%+15mV 0.01%+15mV 電流 0.01%+20mA 0.01%+ 15mA ≤0.01%+4mA ≤0.01%+4mA 0.01%+20mA ≤0.01%+6mA ≤0.01%+6mA ≤0.01%+10mA 0.01%+10mA 設定值解析度 電壓 1mV 1mV 1mV 1mV(＜100V),10mV(＞100V) 1mV 1mV 1mV(＜100V),10mV(＞100V) 1mV 1mV(＜100V),10mV(＞100V) 電流 1mA 1mA 1mA 1mA 1mA 1mA 1mA 1mA 1mA 回讀值解析度 電壓 1mV 1mV 1mV 1mV(＜100V),10mV(＞100V) 1mV 1mV 1mV(＜100V),10mV(＞100V) 1mV 1mV(＜100V),10mV(＞100V) 電流 1mA 1mA 1mA 1mA 1mA 1mA 1mA 1mA 1mA 設定精度12月（25°C±5°C)≤ 電壓 0.05%+10mV
0.05%+10mV
0.05%+10mV
0.05%+15mV
0.05%+10mV
0.05%+10mV
0.05%+15mV
0.05%+10mV
0.05%+15mV 電流 0.1%+30mA 0.1%+20mA 0.1%+10mA 0.1%+20mA 0.1%+30mA 0.1%+15mA 0.1%+20mA 0.1%+25mA 0.1%+25mA 回讀精度12月（25°C±5°C)≤ 電壓
0.05%+10mV
0.05%+10mV
0.05%+10mV
0.05%+15mV
0.05%+10mV
0.05%+10mV
0.05%+15mV
0.05%+10mV
0.05%+15mV 電流 0.1%+30mA 0.1%+20mA 0.1%+10mA 0.1%+20mA 0.1%+30mA 0.1%+15mA 0.1%+20mA 0.1%+25mA 0.1%+25mA 紋波和噪聲(20Hz20MHz）≤ 差模電壓 15mVpp 15mVpp 15mVp-p 20mVp-p 15mVpp 15mVp-p 20mVpp 20mVp-p 25mVp-p 差模電流 10mArms 10mArms 8mArms 10mArms 12mArms 10mArms 12mArms 13mArms 15mArms 上升時間≤ 10%-90% 100mS 100mS 150mS 150mS 100mS 150mS 150mS 150mS 150mS 下降時間≤ 90%-10% 2S 2S 2S 3.5S 2S 2S 3.5S 2S 3.5S 存儲 10組觸發輸出，每組100個步驟，100組設定記憶 輸出 支持前後面闆輸出，前端端子最大輸出電流為10A
