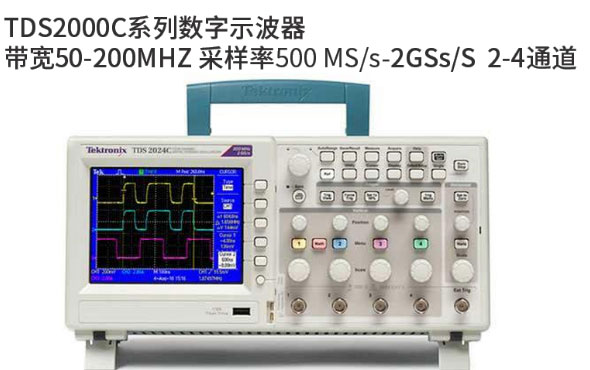

泰克TDS2000C系列示波器
-
TDS2000C 數字存儲示波器系列設計緊湊，性價比高。 TDS2000C 系列示波器集各種标準功能于一身，包$括 USB 連接、16 種自動化測量、極限測試、數據記錄和上下文相關幫助，助您事半功倍↓
主要性能指标
200 MHz、100 MHz、70 MHz、50 MHz 帶寬模式
2 通道和 4 通道型号
所有通道均實現高達 2 GS/s 的采樣速率
全部通道均實現 2.5k 點記錄長度
高級觸發，包括脈寬觸發和選行視頻觸發主要特點
16 個自動測量和 FFT 分析可簡化波形分析
內置的波形極限測試
自動擴展數據記錄功能
自動設置和自動量程功能
內置上下文相關幫助
探頭檢查向導
11 種語言用戶界面
144 毫米（5.7 英寸）有源 TFT 彩色顯示器
體型小，重量輕 - 僅 124 毫米（4.9 英寸）厚，重 2 千克（4.4 磅）

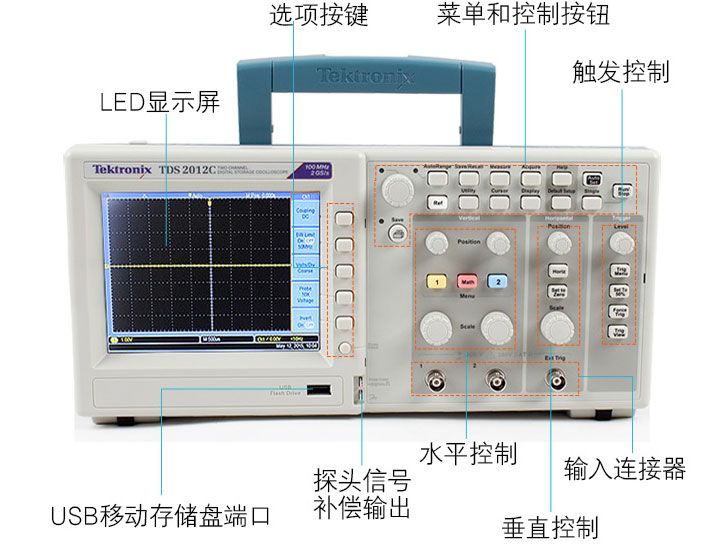

前面闆上的USB 2.0主控端口，可快速簡便地存儲數據
後面闆上的 USB 2.0 設備端口，可輕松連接 PC 或直接打印到 PictBridge® 兼容打印機
包括泰克 OpenChoice® 軟件，用于連接至示波器

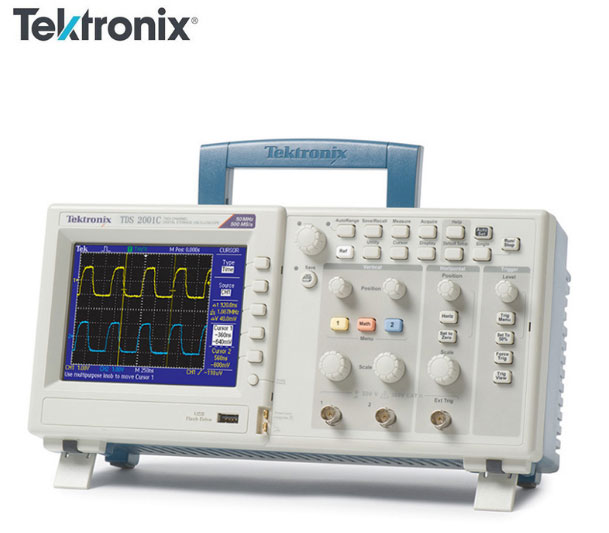

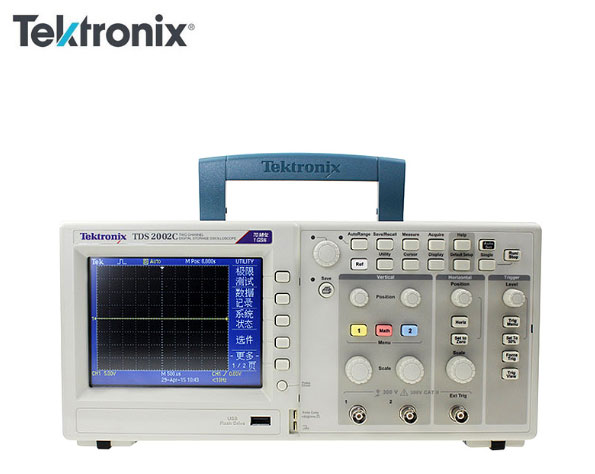

技術參數示波器型号 TDS2001C TDS2002C TDS2004C 顯示器 TFT TFT TFT 帶寬 50MHz 70MHz 70MHz 通道數量 2 2 4 外部觸發輸入 所有型号均包括 每條通道
采樣率500MS/s 1.0GS/s 1.0GS/s 記錄長度 所有型号所有時基上2.5k點 垂直分辨率 8位 垂直靈敏度 準後微調時，所有型号2 mV - 5 V/div DC垂直精度 所有型号上±3% 垂直縮放 垂直擴展或壓縮實時波形或停止的波形 最大輸入 300VRMS CAT II; 在超過100 kHz時額定值以20 dB/10 Hz下降, 在3 MHz時為13Vpk-pk AC 位置範圍 mV - 200 mV/div +2 V; >200 mV-5 V/div +50 V 帶寬限制 所有型号為20 MHz 輸入耦合 所有型号上AC, DC, GND 輸入阻抗 1 MΩ并聯, 20pF 時基範圍 5ns-50s/div 5ns-50s/div 5ns-50s/div 時基精度 50 ppm 水平縮放 水平擴展或折疊活動的波形或停止的波形 USB端口 前面闆上的USB主機端口支持USB閃存驅動器
儀器背面的USB設備端口支持連接PC及兼容PictBridge的所有打印機GPIB 可選 參考波形顯示 (2)個2.5 K點參考波形
