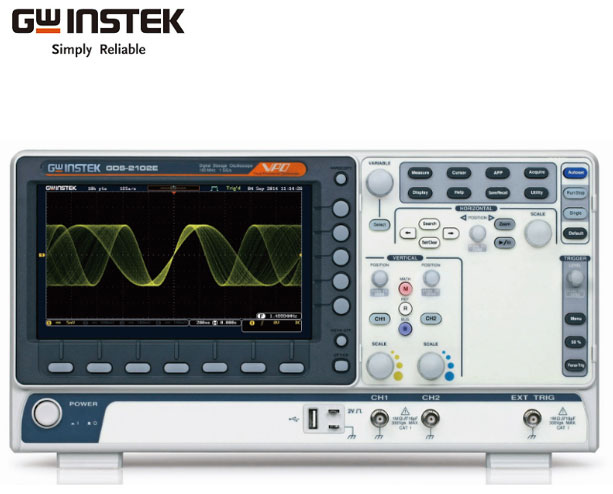

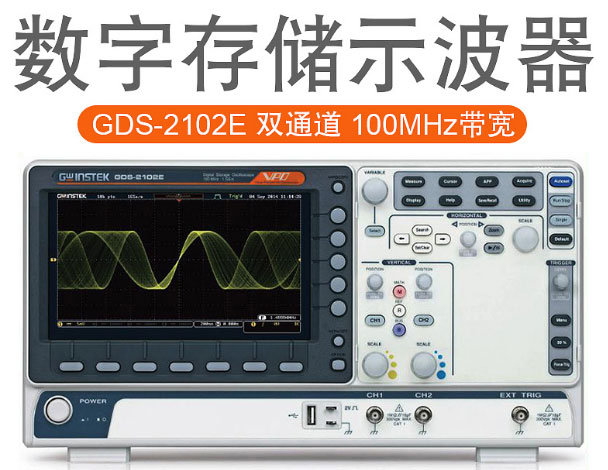

GDS-2000E系列數字存儲示波器體現了一種高價值的設計構思，包括£100MHz、70MHz二種帶寬、1GSa/s采樣率、10M記錄長度、2輸入通道、超大(dεà)彩色LCD顯示屏以及VPO (Visual Persistence Oscilloscope)技術，120™,000wfms/s的高速更新率可以快速完成波形捕獲和處理
GDS-2000E系列
70MHz/ 100MHz 帶寬；2 通道
每信道10M最大內存深度及VPO波形顯示技術
波形更新率高達 120,000 wfms/s
8" WVAG TFT LCD 屏幕顯示
1MPTS FFT分辨率, 提供更高的頻域分辨效果
高低通濾波器可選數字濾波器功能
29,000分段內存及波形搜尋功能
I²C/SPI/UART/CAN/LIN 串行總線觸發與譯碼功能
數據紀錄功能可追蹤長達100小時的∑訊号變化
支持網絡遠程儲存功能
技術參數：
| 産品名稱 |
數字存儲示波器 |
| 産品型号 |

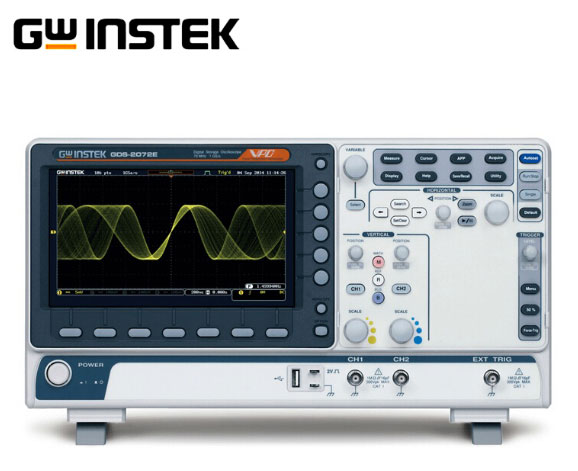

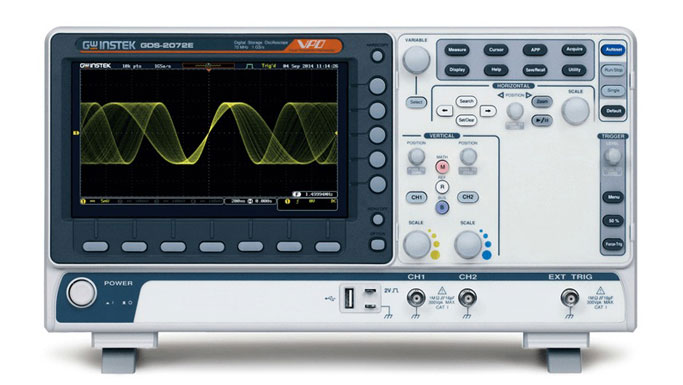

GDS-2072E |
| 輸入通道 |
2 |
| 帶寬（-3dB） |
70MHz |
| 上升時間 |
5ns |
| 帶寬限制 |
20MHz |
| 垂直分辨率 |
8 bit@1MΩ:1mv~10V |
| 直流垂直增益精度 |
當2mv/div或更大檔位時，為±（3%X |Reading| + 0.1div+ 1mV)
當1mv/div時，為±（5%X |Reading| + 0.1div+ 1mV) |
| 輸入耦合 |
AC, DC, GND |
| 輸入阻抗 |
1MΩ / / 16pF |
| 最大輸入電壓 |
300V (DC+AC peak), CAT I |
| 時基範圍 |
1ns/div~100s/div (1-2-5 increments ;
ROLL: 100ms/div~100s/div |
| 時基精度 |
精确度± 50 ppm , ≧1 ms 時間間隔 |
| 實時采樣率 |
每通道zui大1GSa/s |
| 記錄長度 |
每通道zui大10Mpts |
| 采集模式 |
一般，平均，峰值偵測，高分辨率，單次 |
| 觸發源 |
CH1, CH2, Line, Ext |
| 觸發模式 |
自動模式 （提供滾動模式可測量100 ms/div或更慢的訊号）、 一般模式、 單次模式 |
| 觸發耦合 |
AC, DC, LF rej, HF rej, Noise rej |
| 外部觸發電平範圍 |
±15V |
| 自動測量 |
36組：Vpp, Vamp, Vavg, Vrms, Vhi, Vlo, Vmax, Vmin, Mean、Cycle Mean、Cycle RMS、A£rea、Cycle Area、ROVShoot、FOVShoot、RPREShoot、FPREShoot、Frequency、Per>iod、Rise Time、Fall Time、+Width、-Width、Duty Cycle、+Pulses、-Pulses、+Edg↑es、-Edges、Phase, FRR, FRF, FFR, FFF, LRR, LRF, LFR, LFF |
| 光标測量 |
可測量幅度、時間；單位：秒（s）、Hz、相位（度）、比例（%） |
| 自動計數器 |
6位數計頻器，範圍從 2 Hz到額定頻率 |
| 顯示器 |
8"TFT LCD 彩色顯示器 |
| 顯示器分辨率 |
800×480（WVGA） |
| 波形顯示方式 |
點，向量，可調累積（16ms~4s），無限累積 |
| 在線幫助系統 |
有 |
| 語言種類 |
多國語言 |
| 标配 |
USB、LAN |
| 電壓範圍 |
AC 100V ～ 240V |
| 頻率範圍 |
48 Hz ~ 63 Hz |
| 尺寸 |
380(W) x 220(H) x 145(D) |
| 重量 |
大約2.8kg |
