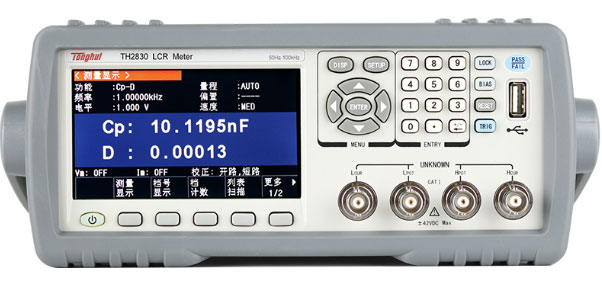

同惠TH2830 LCR電橋
-

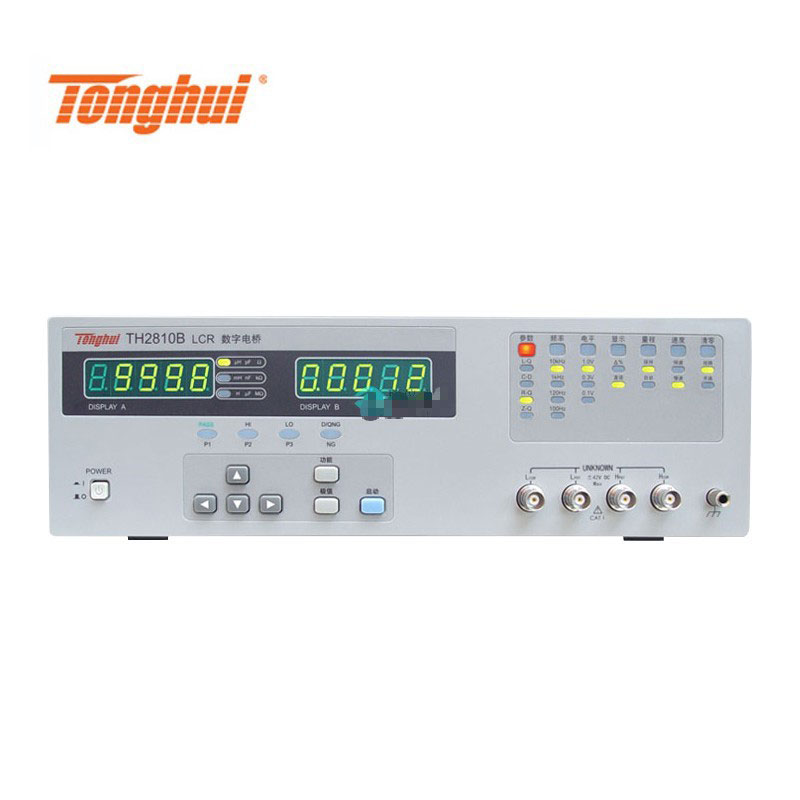

同惠高精度LCR數字電橋測試儀TH2811D/TH2810B/TH2830電橋測量儀
TH283X系列是新一代低成本,高性能緊湊型LCR數字電橋,采用最新工藝和高<(gāo)密度電路設計,濃縮大型LCR測試儀的精華,緊湊,小巧.取消傳統機械電源開關,采用軟件(ji•àn)控制電源開關.0.05%的基本精度和良好的測試穩定性可(®kě)與高端機型媲美.配備4.3寸LCD顯示屏和全新升級的界面系統.美觀"大方,操作簡便.儀器提供豐富的接口,兼容标準SCPI指令,可方便地組成各種測試系統↓,滿足檢驗,生産,科研的各種需求
性能特點
■低成本、高性能、小體積的lcr測試儀
■4.3寸tft液晶顯示
■軟電源開關
■中英文可選操作界面
■高200khz測試頻率
■6位讀數分辨率
■10mvrms-2.0vrms可編程測試電平。內置0-±5v/50ma偏置源
■dcr測試功能,50mv-2v可編程測試電平,分辨率10µ??

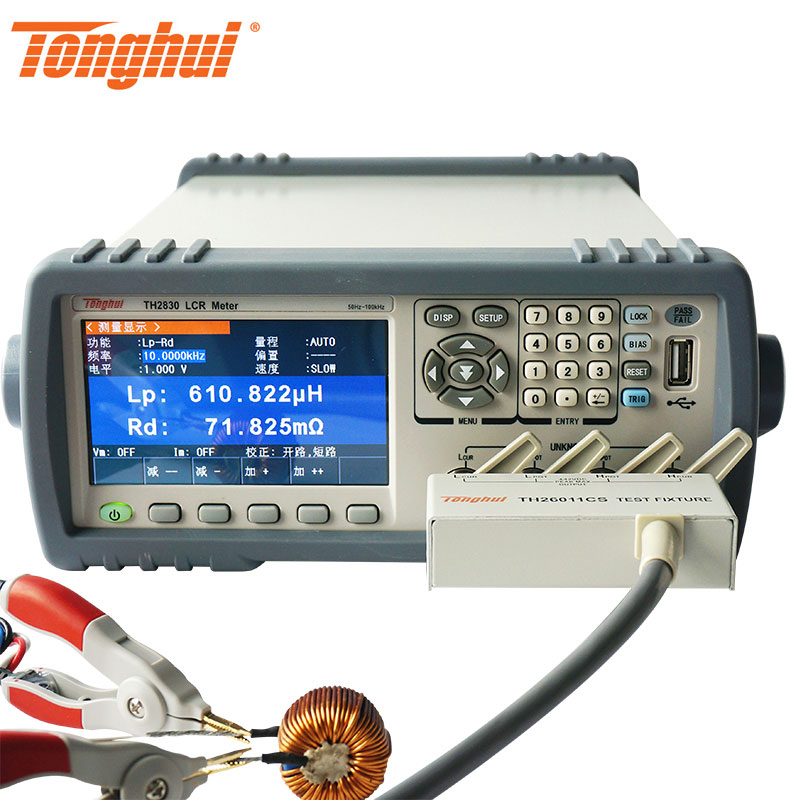

■ls-rd/lp-rd功能(l,rd同時顯示)
■高測試速度13ms/次
■30??/100??可選信号源阻抗
■電壓電流監視和自動電平調整功能
■內建比較器,10檔分選和計數功能
■支持u盤文件存儲,可通過u盤升級儀器程序
■rs232,rs485,usb,handler,gpib接口
技術參數産品型号 TH2830 顯示 4.3TFT LCD顯示器480×272 基本測量準确度 LCRZ 0.05%、DCR 0.1% 測試頻率 50Hz—100kHz,34點 AC信号電平 10mVrms—2Vrms；100μArms—20mArms 信号源輸出阻抗 30Ω、100Ω RDC測試信号電平 1V 測試參數 L、C、R、|Z|、D、Q、|Y|、G、X、θd、θr、RDC、Vm、Im，△% 測試速度(ms/次) 快速: 12.5ms；中速: 83 ms；慢速: 167 ms 列表掃描 201點，掃描參數:測試頻率、AC電壓、AC電流、DC BIAS電壓、DC BIAS電流 圖形掃描分析 ------- 通用功能 串、并聯等效模式，測試電纜長度：0、1m，平均：1-255次，校₽準：開路、短路、負載，ALC功能量程選擇：自動、手動，觸發模式：♣INT、MAN、EXT、BUS，觸發延時：0-999s，鍵盤鎖定功能 獨有功能 L-RDC同時測試，軟電源開關，一鍵截屏功能，數據記錄功能 比較器 10檔分選, PASS/FAIL指示,檔計數功能 存儲 內部：100組儀器內置測試設定文件，201次測試結果，USB存®儲器：設定文件、GIF圖像、CSV數據文件
