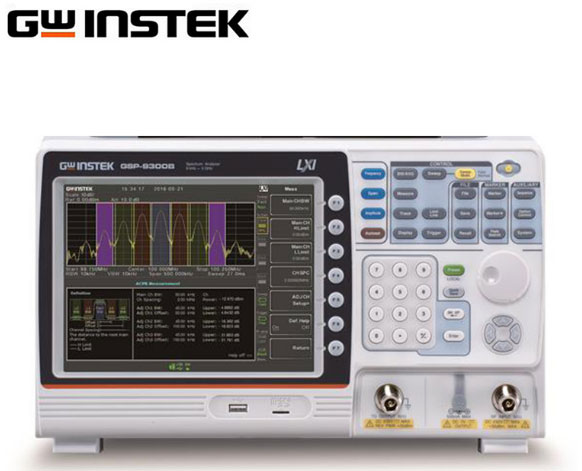

| 頻率 |
| 頻率 |
範圍 |
9 kHz ~ 3.25 GHz |
| 設定分辨率 |
1 Hz |
| 頻率參考源 |
準确度 |
±[(最後調校周期 x 老化率) +溫度的穩定度+電壓供給的穩定度 |
| 老化率 |
±1 ppm max. |
調校後經過1年時間 |
| 溫度的穩定度 |
±0.025 ppm |
0~ 50 °C |
| 電壓供給的穩定度 |
±0.02 ppm |
|
| 頻率讀值穩定度 |
開始、停止、中心、标記 |
±(頻率顯示值 x 頻率參考源的準确度 + 10% x 解析帶寬 + 頻率分辨率) |
| 掃描點數 |
最多601，最少6 |
| 标記計數器 |
分辨率 |
1 Hz, 10 Hz, 100 Hz, 1 kHz |
| 準确度 |
±(頻率顯示值 x 頻率參考源的準确度 + 計頻(pí♠n)器的分辨率) |
RBW/Span >=0.02 ;
Mkr level to DNL>30 dB |
| 頻距 |
範圍 |
0 Hz (zero span), 100 Hz to 3.25 GHz |
|
| 分辨率 |
1 Hz |
|
| 準确度 |
±頻率分辨率 |
RBW : 自動 |
| 相位噪聲 |
距離載波信号的偏移量 |
|
Fc =1 GHz; RBW = 1 kHz, VBW = 10 Hz; Average ≥ 40 |
| 10 kHz |
<-88 dBc/Hz |
典型值 |
| 100 kHz |
<-95 dBc/Hz |
典型值 |
| 1 MHz |
<-113 dBc/Hz |
典型值 |
| 解析帶寬濾波器 |
濾波器帶寬 |
1Hz ~1MHz，按1-3-10 的順序 |
-3dB 帶寬 |
| 200 Hz, 9 kHz, 120 kHz, 1MHz |
-6dB 帶寬 |
| 準确度 |
± 8%, RBW = 1MHz |
标示值 |
| ± 5%, RBW < 1MHz |
标示值 |
| 形狀系數 |
< 4.5:1 |
典型的帶寬比率：-60dB:-3dB |
| 視訊帶寬濾波器 |
濾波器帶寬 |
1 Hz ~ 1 MHz 按 1-3-10 順序 |
-3dB 帶寬 |
| 振幅 |
| 振幅範圍 |
量測範圍 |
100 kHz ~ 1 MHz |
由顯示平均噪聲位準（DANL）到+18dBm |
| 1 MHz~ 10 MHz |
由顯示平均噪聲位準（DANL）到+21dBm |
| 10 MHz~ 3.25 GHz |
由顯示平均噪聲位準（DANL）到+30dBm |
| 衰減器 |
輸入衰減器範圍 |
0 ~50 dB，能以1 dB 為單位進行調整 |
自動或者手動設定 |
| 最大安全輸入位準 |
平均的連續功率 |
≤ +33 dBm |
輸入衰減器的設定≥10 dB |
| 直流電壓 |
± 50 V |
|
| 1dB增益壓縮 |
輸入混波器端的總功率 |
> 0 dBm |
典型值；fc ≥50 MHz；關閉前級放大器 |
| 前級放大器端的總功率 |
> -22 dBm |
典型值；fc ≥50 MHz；開啓前級放大器 |
| |
混波器的功率位準（dBm）＝輸入功率（dBm）－ 輸入衰減量（dB） |
| 顯示平均噪聲位準 (DANL) |
關閉前級放大器 |
RF衰減量0 dB；RF輸入端連接50Ω負載; RBW 10 Hz；VBW 10 Hz；頻©距500Hz ; 參考位準-60 dBm; 軌迹平均≥ 40次 |
| 9 kHz~ 100 kHz |
< -93 dBm |
标示值 |
| 100 kHz ~ 1 MHz |
< -90 dBm - 3 x (f/100 kHz) dB |
| 1 MHz ~ 2.7 GHz |
< -122 dBm |
| 2.7 GHz ~ 3.25 GHz |
< -116 dBm |
| Preamp on |
RF衰減量0 dB；RF輸入端連接50Ω負載; RBW 10 Hz；VBW 10 Hz；頻距500Hz ; 參考位準-60 dBm; 軌迹平均≥ 40次 |
| 100 kHz ~ 1 MHz |
< -108 dBm - 3 x (f/100 kHz) dB |
标示值 |
| 1 MHz ~ 10 MHz |
< -142 dBm |
| 10 MHz ~ 3.25 GHz |
< -142 dBm + 3 x (f/1 GHz) dB |
| 位準顯示範圍 |
刻度 |
對數, 線性 |
|
| 單位 |
dBm, dBmV, dBuV, V, W |
|
| 标記位準讀值 |
0.01 dB |
對數刻度 |
| |
0.01 % of reference level |
線性刻度 |
| 位準顯示模式 |
軌迹, Topographic, Spectrogram |
單一/分割窗口 |
| 軌迹數量 |
4 |
|
| 檢波器 |
正峰值、負峰值、取樣、一般及RMS(非視頻), 平均值(EMI), Quasi-Peak(EMI) |
可在不同軌迹下分别設定 |
| 軌迹功能 |
清除/寫入；最高值/最低保持；檢視軌迹；空白；平均運算 |
|
| 絕對振幅精度 |
絕對點數 |
中心頻率160MHz, 10kHz RBW, 1kHz VBW, 頻距100kHz, 對數單位, 1dB/每格, 峰值偵測★模式, 20~30℃, 信号 0dBm |
| 關閉前級放大器 |
± 0.3 dB |
參考位準 0dBm, 衰減量10dB |
| 開啓前級放大器 |
± 0.4 dB |
參考位準 -30dBm, 衰減量0dB |
| 頻率響應 |
關閉前級放大器 |
衰減量10 dB，參考頻率：160 MHz，20~30℃ |
| 100 kHz~ 2.0 GHz |
± 0.5 dB |
|
| 2GHz~ 3.25 GHz |
± 0.7 dB |
|
| 開啓前級放大器 |
衰減量0 dB，參考頻率：160 MHz，20~30℃ |
| 1 MHz~ 2 GHz |
± 0.6 dB |
|
| 2 GHz ~ 3.25 GHz |
± 0.8 dB |
|
| 輸入衰減切換不确定度 |
衰減器設定 |
0 ~50 dB，以1 dB 為單位進行調整 |
|
| 不确定度 |
± 0.25 dB |
參考點：160MHz, 10dB 衰減量 |
| 解析帶寬濾波器切換不确定度 |
1 Hz to 1 MHz |
± 0.25 dB |
參考點：10kHz RBW |
| 位準量測不确定度 |
整體振幅準确度 |
± 1.5 dB |
20到30度C, 頻率>1MHz, 信号輸入0~-50dBm, 參考位準0~-50d✘Bm, 輸入衰減量10dB, RBW 1kHz, VBW 1kHz, 信号校正後, 前級放大(d©à)器關閉 |
| ± 0.5 dB |
典型值 |
| 旁生噪聲響應 |
二次諧波失真
|
|
關閉前級放大器；信号輸入位準：-30 dBm, 0dB衰減量 |
| +35 dBm |
典型值; 10 MHz < fc < 775 MHz |
| +60 dBm |
典型值; 775 MHz ≤ fc < 1.5 GHz |
| 三階交互調變 |
|
關閉前級放大器；信号輸入位準：-30 dBm, 0dB衰減量 |
| > 1dBm |
300 MHz ~ 3 GHz |
| 與輸入端相關的旁生噪聲 |
< -60 dBc |
輸入信号-30 dBm,衰減量為0 dB, 20到30度C |
| 殘留響應 (內在的) |
<-90 dBm |
輸入端連接50Ω負載；RF 衰減量為0 dB；關閉前級放大器 |
| 掃頻 |
| 掃頻時間 |
範圍 |
204 us ~ 1000 s |
頻距>0Hz |
| 50 us ~ 1000 s |
頻距等于0Hz, 最小時間分辨率10us |
| 掃頻模式 |
連續, 單次 |
|
| 觸發源 |
自由撷取；影像信号；外部信号 |
|
| 觸發斜率 |
正或負的信号緣 |
|
| 前置放大器 |
| |
頻率範圍 |
1 MHz ~ 3.25 GHz |
|
| 增益 |
18 dB |
标示值, 标準機器已內建 |
| 正面闆輸入/輸出 |
| RF輸入 |
接頭類型 |
N型母座 |
|
| 阻抗值 |
50Ω, 标示值 |
|
| VSWR |
<1.6 :1 |
300kHz 到3GHz, 輸入衰減≥ 10 dB |
| 外部供應電源 |
接頭類型 |
SMB公座 |
|
| 電壓/電流 |
最大 +7Vdc, 500mA |
含短路保護 |
USB主控端
|
接頭類型 |
A型接頭 |
|
| 通訊協議 |
版本2.0 |
支援全速/高速/低速 |
| Micro SD插槽 |
通訊協議 |
SD 1.1版 |
|
| 支援卡别 |
MicroSD, MicroSDHC |
最大至32GB可使用 |
| 背面闆輸入/輸出 |
| 參考輸出 |
接頭類型 |
BNC 母座 |
|
| 輸出頻率 |
10 MHz |
标示值 |
| 輸出振幅 |
3.3V CMOS |
|
| 輸出阻抗 |
50 Ω |
|
| 參考輸入 |
接頭類型 |
BNC 母座 |
|
| 輸入參考頻率 |
10 MHz |
|
| 輸入振幅 |
-5 dBm ~ +10 dBm |
|
| 頻率鎖定範圍 |
在±5ppm的輸入參考頻率至內 |
|
| 警示輸出 |
接頭類型 |
BNC母座, |
開集電極控制 |
| 觸發輸入/門閘掃描輸入 |
接頭類型 |
BNC母座 |
|
| 輸入振幅 |
3.3V CMOS |
|
| 切換 |
自動切換 |
|
| LAN (TCP/IP)界面 |
接頭類型 |
RJ-45 |
|
| 标準 |
10Base-T; 100Base-Tx; Auto-MDIX |
USB被控端
|
接頭類型 |
B型接頭 |
僅适合遠程控制, 支持USB TMC |
| 通訊協議 |
版本2.0 |
支援全速/高速 |
| 中頻輸出 |
接頭類型 |
SMA 母座 |
|
| 阻抗 |
50Ω |
标示值 |
| 中頻頻率 |
886 MHz |
标示值 |
| 輸出準位 |
-25 dBm |
10dB衰減量, RF輸入：0dBm @1GHz |
| 耳機輸出 |
接頭類型 |
3.5mm立體聲插槽, 有線單聲道操作 |
| 屏幕輸出 |
接頭類型 |
DVI-I接頭(整合模拟及數字), 單一鏈接, 使用轉換器可兼容于VGA或HDMI标準 |
| RS-232界面 |
接頭類型 |
D-sub 9-pin 母座 |
Tx,Rx,RTS,CTS |
| GPIB界面 (選配) |
接頭類型 |
IEEE-488 總線接頭 |
|
| AC電源輸入 |
電源供應 |
AC 100 V ~ 240 V, 50 / 60 Hz自動檔位選擇 |
| 電池模塊(選配) |
電池模塊 |
6 cells, 可充電式锂電池, 3S2P |
符合UN38.3規範 |
| 電壓 |
直流10.8V |
|
| 容量 |
5200 mAh / 56Wh |
|
| 一般規格 |
| |
內部數據儲存量 |
內建16MB |
|
| 功率消耗 |
<65 W |
|
| 暖機時間 |
< 30 分鐘 |
|
| 溫度範圍 |
+5 °C~ +45 °C |
操作範圍 |
| -20 °C ~ + 70 °C |
儲存範圍 |
| 重量 |
4.5 kg (9.9 lb) |
包括全部選配
(基本+信号+GPIB接口+電池模塊) |
| 尺寸 |
210 x 350 x 100 (mm)
8.3 x 13.8 x 3.9 (in) |
概約 |
| 追蹤産生器(選配) |
| |
輸出頻率範圍 |
100 kHz ~ 3.25 GHz |
|
| 輸出功率位準範圍 |
-50 dBm ~0 dBm，以0.5 dB為單位進行調整 |
| 絕對準确度 |
± 0.5 dB |
參考點：160MHz, -10dBm, 10dB衰減量, 20~30℃ |
| 輸出平坦度 |
參考點 160MHz, -10dBm |
| 100 kHz ~ 2 GHz |
± 1.5 dB |
| 2 GHz ~ 3.25 GHz |
± 2 dB |
| 輸出位準切換不準确度 |
± 0.8 dB |
Referenced to -10 dBm |
| 諧波 |
< -30 dBc |
典型值, 輸出準位-10dBm |
| 反向電壓 |
最大+30dBm |
|
| 接頭類型 |
N型母座 |
|
| 阻抗 |
50Ω |
标示值 |
| 輸出VSRW |
< 1.6:1 |
300 kHz ~3 GHz，輸入衰減器≥12 dB |
