| 技術參數 |

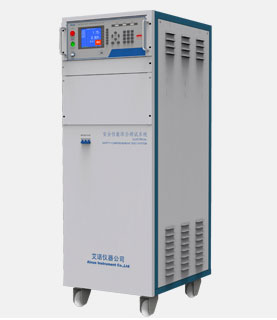

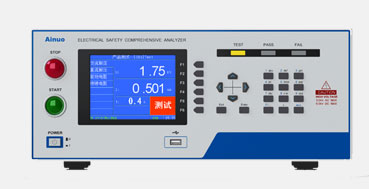

AN9640B |
| 顯示方式 |
240×128點陣 藍屏 |
| 隔離變壓器容量 |
單相：6000W |
| 過流保護門限 |
電流大于30A,超過5s保護 |
| 報警方式 |
聲、光報警 |
| 接口功能 |
RS232、97電源接口、報警燈接口、遙控接口 |
| 選配功能 |
RS485接口、腳踏開關接口、開關量接口 |
| 蜂鳴器報警聲音 |
可開啓，可關閉 |
| 測試組數 |
15個測試組，每組7個測試步 |
| 接地電阻測試 |
空載輸出電壓 |
＜12V |
| 電流設定範圍 |
AC 10A 25A 50Hz/60Hz 1A/步 |
| 電流精度 |
±(3%×讀數 0.18A) |
| 電流穩定度 |
小于0.4％ (10A電流，100mΩ) |
| 接地電阻測量範圍/精度 |
10～600mΩ ±(3%×讀數 5個字) |
| 接地電阻上限設定範圍 |
10A：10～600mΩ；
25A：10～300mΩ； 1mΩ/步 |
| 接地電阻下限設定範圍 |
0～100mΩ |
| 補償電阻範圍 |
0～200 mΩ 自動測量，可開、關 |
| 接地電壓測量範圍/精度 |
30～7500mV ±(3%×顯示值＋50mV) |
| 接地電壓上限設定範圍 |
30～7500mV 1mV/步 |
| 接地電阻下限設定範圍 |
0～3000mV |
| 補償電壓範圍 |
0～1000mV 自動測量，可開、關 |
| 測試時間範圍/分辨率 |
1～999s 1s/步 |
| 絕緣電阻測試 |
額定輸出負載/電流 |
2VA(1000V/2mA) 2mA |
| 輸出電壓範圍/調整率 |
DC 500V/1000V <1%(從空載到滿載) |
| 輸出電壓紋波 |
＜1% (純阻1000V/1mA) |
| 輸出電壓精度/分辨率 |
±(3％×讀數 3V) 5V |
| 絕緣電阻測量範圍/精度 |
≤100MΩ：±(3％×讀數 3個字)；
＞100 MΩ：±(8％×讀數 8個字) |
| 絕緣電阻上限設定範圍 |
2000 MΩ |
| 絕緣電阻下限設定範圍 |
0.3～2000MΩ 0.1MΩ/步(≤100MΩ)，1 M★Ω/步(＞100MΩ) |
| 測試時間範圍/分辨率 |
1～999s 1s/步 |
| 交流耐壓測試 |
額定輸出負載 |
100VA (AC：5000V/20mA) |
| 輸出電壓範圍/頻率 |
500～5000V 50Hz/60Hz |
| 輸出電壓調整率 |
＜3% (從空載到滿載) |
| 輸出電壓設定範圍 |
靜态：AC，500～5000V; |
| 輸出電壓精度 |
±(3％×讀數 10V) |
| 擊穿電流測量精度 |
±(3％×讀數 0.03mA) |
| 擊穿電流預置報警範圍 |
上限：0.10～20.00mA；下限：0～10.00mA； 0.01mA/步 |
| 補償電流範圍 |
0.00～10.00mA，自動測量，可開、關 |
| 測試時間範圍 |
1～999s 1s/步 |
| 緩升時間範圍 |
0～100s 1s/步 |
| 洩漏測試 |
輸出電壓範圍 |
外置電源或隔離裝置輸入 |
| 洩漏類型設定 |
靜态洩漏，動态洩漏 |
| 輸出電壓測量範圍 |
AC 60～280V |
| 輸出電壓測量精度 |
45～65Hz: ±(0.5％×讀數＋2個字) |
| 洩漏電流設定範圍 |
上限：0～9.999mA 0.001mA；
下限：0～5.000mA |
| 補償電流設定範圍 |
0～1000uA，自動測量，可開、關 |
| 洩漏電流測量範圍/精度 |
0.050mA～9.999mA/ DC-10kHz：±(3％×讀數 10μA)；
10k-1MHz：±(5％×讀數 50μA) |
| 測試時間範圍 |
1～999s 1s/步 |
| 額定負載功率範圍 |
外置電源或隔離裝置輸入2kW |
| 功率測試 |
輸出電壓範圍 |
1.0倍輸入電壓(通過隔離變壓器輸出，電壓調整率5％) |
| 功率設定範圍/分辨率 |
上限：6～6000W 下限：0～6000W 1W/步 |
| 輸出電壓測量範圍 |
AC 60～280V |
| 輸出電壓測量精度 |
45～65Hz：±(0.5％×讀數 2個字) |
| 電流測量範圍 |
AC 0.030～3.999A，4.00～25.00A； |
| 電流測量精度 |
45～65Hz：±(0.5％×顯示值 0.020A) |
| 有功功率測量範圍/精度 |
10.0～199.9W：±(0.5％×讀數 5W)；
200～6000W：±(0.5％×讀數 30W) |
| 功率因素測量範圍/精度 |
0.100～1.000；±(2％×讀數 2個字) |
| 測試時間範圍 |
1～999s 1s/步 |
