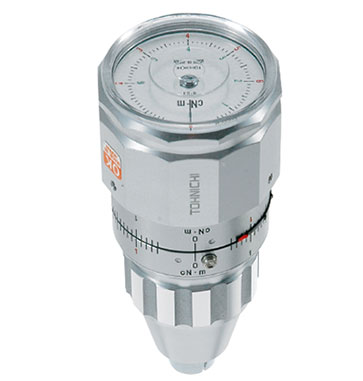

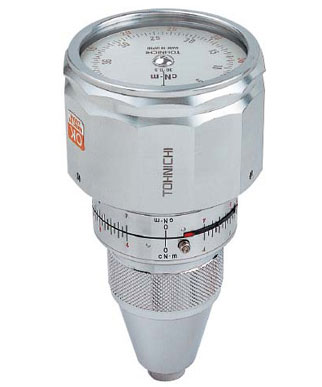

日本TOHNICHI東日扭力計 扭矩表
-
日本TOHNICHI東日扭力計 扭矩表
适用範圍
适用于極小扭矩的測量、檢查和緊固
特點：
雙向操作輕便型扭力表。
先端是三爪夾頭。
“推鎖按鈕”可輕松固定夾頭。
刻度盤在270度裝有止動件，可防止過載。
關于校準套件，ATGTCL适用于ATG，BTGTCL适用于BTG。

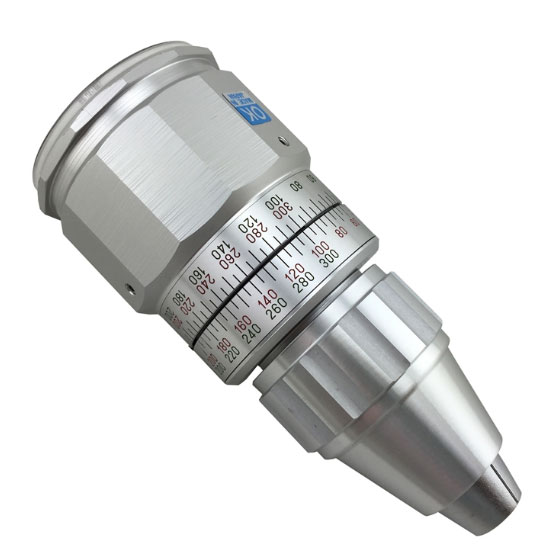

側面也有刻度，可視性優越。
可選購尺寸圖的C刻度盤上附帶正面記憶指針的型号。（參照尺寸圖）
※除ATG045CN
注意：ATG規格 精度±2% ATG045CN ATG09CN ATG1.5CN ATG3CN ATG6CN ATG12CN ATG24CN 國際單位制型号 帶正面記憶指針 — ATG09CN-S ATG1.5CN-S ATG3CN-S ATG6CN-S ATG12CN-S ATG24CN-S 扭矩範圍
［cN·m］最小～最大 0.05～0.45 0.1～0.9 0.2～1.5 0.3～3 0.5～6 1～12 3～24 刻度 0.01 0.02 0.05 0.1 0.2 0.5 45ATG 90ATG 150ATG 300ATG 600ATG 1200ATG 2400ATG 公制型号 帶正面記憶指針 — 90ATG-S 150ATG-S 300ATG-S 600ATG-S 1200ATG-S 2400ATG-S 扭矩範圍
［gf·cm］最小～最大 5～45 10～90 20～150 30～300 60～600 100～1200 300～2400 刻度 1 2 5 10 20 50 ATG06Z — — — — — — 美制型号 帶正面記憶指針 — ATG1.5Z-S ATG2.4Z-S ATG4.5Z-S ATG9Z-S ATG18Z-S ATG36Z-S 扭矩範圍
［ozf·in］最小～最大 0.06～0.6 0.2～1.5 0.3～2.4 0.5～4.5 1～9 2～18 4～36 刻度 0.01 0.02 0.05 0.1 0.2 0.5 記憶指針 正面 — 選購件 側面 — 标準 尺寸
［mm］全長 L’ 89 直徑 D 43.5 夾爪 Фd 1～6.5 刻度盤直徑 D1 35 本體 L1 51 重量［kg］ 0.18 BTG規格 精度±2% — — BTG15CN BTG24CN BTG36CN BTG60CN BTG90CN BTG150CN 國際單位制型号 帶正面記憶指針 — — BTG15CN-S BTG24CN-S BTG36CN-S BTG60CN-S BTG90CN-S BTG150CN-S 扭矩範圍
［cN·m］最小～最大 — — 2～15 3～24 4～36 6～60 10～90 20～150 刻度 — — 0.2 0.5 1 2 — — 1.5BTG 2.4BTG 3.6BTG 6BTG 9BTG 15BTG 公制型号 帶正面記憶指針 — — 1.5BTG-S 2.4BTG-S 3.6BTG-S 6BTG-S 9BTG-S 15BTG-S 扭矩範圍
［gf·cm］最小～最大 — — 0.2～1.5 0.3～2.4 0.4～3.6 0.6～6 1～9 2～15 刻度 — — 0.02 0.05 0.1 0.2 — — — — — — — — 美制型号 帶正面記憶指針 BTG60Z-S BTG120Z-S 1.5BTG-A-S 2.4BTG-A-S 3.6BTG-A-S 6BTG-A-S 9BTG-A-S 15BTG-A-S 扭矩範圍
［ozf·in/lbf·in］最小～最大 ozf·in6～6 10～120 lbf·in0.1～1.5 0.3～2.4 0.4～3.6 0.6～6 1～9 2～15 刻度 ozf·in 1 2 lbf·in 0.02 0.05 0.1 0.2 記憶指針 正面 選購件 側面 标準 尺寸
［mm］全長 L’ 119 直徑 D 64.2 夾爪 Фd 1～8.5 刻度盤直徑 D1 53 本體 L1 67 重量［kg］ 0.52
1.因為扭矩值非常低，所以ATG045CN不提供側面記憶指針。
也不提供正面記憶指針的選擇。
2.鋁蓋和鋼制夾頭為ATG和BTG型号标準配備。也可選購樹脂蓋和(h®é)夾頭。
3.通過ATG/BTG（-S）進行測定時，請确保測定物被帶入的長度保持在10mm以上。
